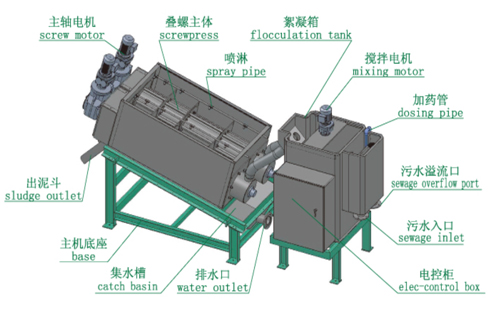

1.污水入口：位于絮凝箱的后部，与污泥泵相连，连接方式为法兰连接
2.污水溢流口：位于絮凝箱的后部，当污泥液位达到絮凝箱最高液位时，污泥将从该口回流出来，流回污泥池
3.加药管：位于絮凝箱的右侧，与加药计量泵相连，配置好的PAM絮凝剂溶液通过此管道进入絮凝箱与污泥混合、絮凝
4.絮凝箱：用于污泥与PAM絮凝剂的混合、絮凝，絮凝好的污泥由絮凝箱流至叠螺主体中
5.搅拌电机：与搅拌器相连，用于加快污泥与PAM絮凝剂的絮凝
6.叠螺主体：污泥在叠螺主体中进行脱水处理
7.喷淋：用于叠螺主体的清洗，与絮凝箱右侧的电磁阀相连，喷淋时间与停歇时间可在电控箱中控制
8.主轴电机：驱动叠螺主体
9.出泥斗：脱水后的污泥有此处排出
10.集水槽：用于收集由叠螺主体脱水排出的滤液
11.排水口：位于集水箱的后端，集水箱的滤液有此处排出（10系列、20系列排水口位于集水槽的右侧）
12.电控柜：用于控制整个叠螺式污泥脱水机系统的电路控制。
